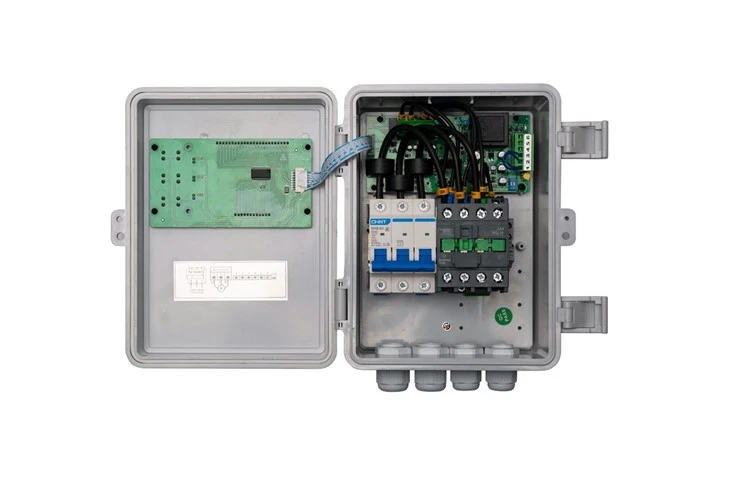

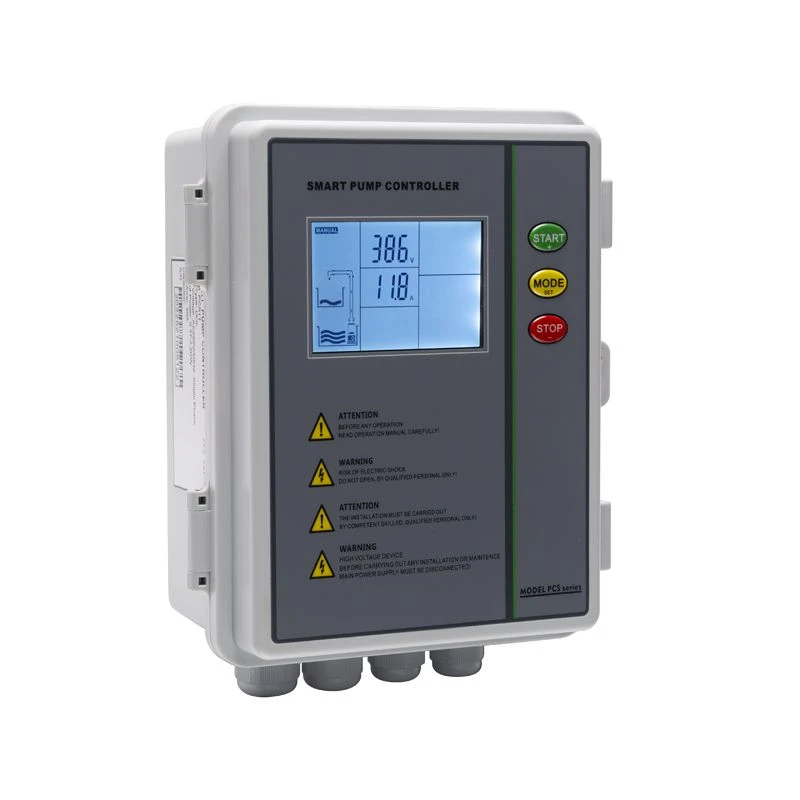

3 Fazlı Pompa Kontrol Cihazı
3 fazlı pompa kontrolörü PCS31, derin kuyu pompası, kanalizasyon pompası, takviye pompası ve diğer su pompası türleri için uygundur.
- Hızlı Teslimat
- Kalite güvencesi
- 7/24 Müşteri Hizmetleri
ürün tanıtımı

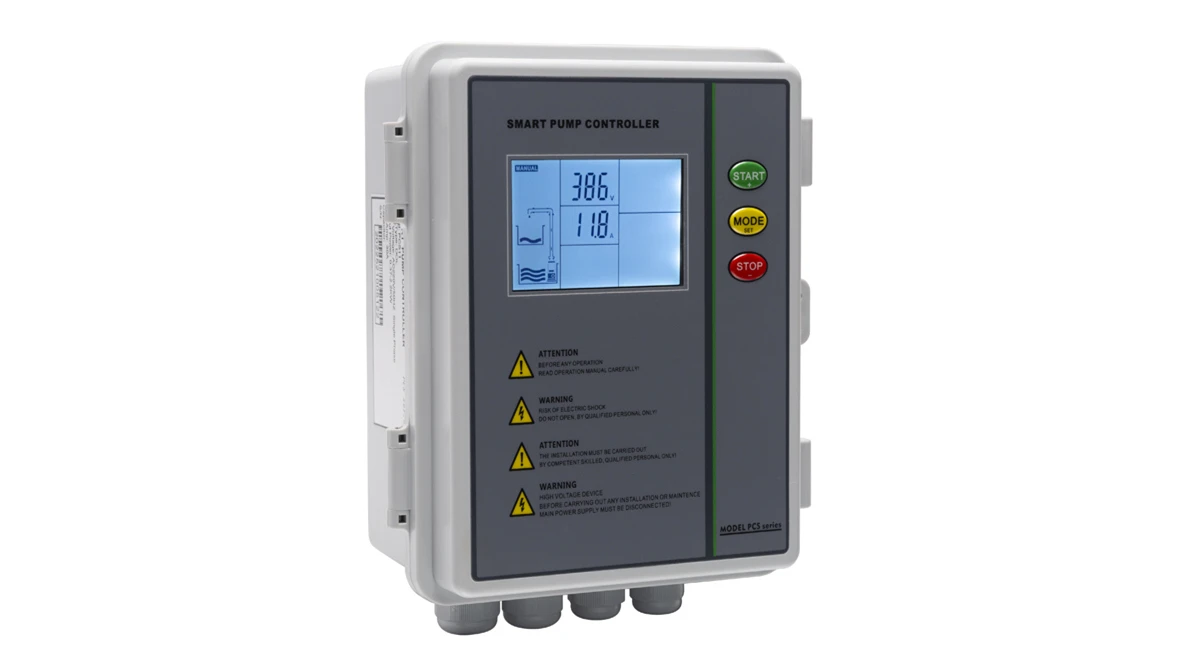

Hidrofor pompaları, kanalizasyon pompaları, derin kuyu pompaları ve diğer su pompası türleri için uygun olan üç fazlı pompa kontrolörü PCS31'dir.
Kontrolörün temel çalışma fikri, sensörün göz çıkış sinyali olarak program sentezi fonksiyonuna sahip bir entegre devre kullanarak koruma ve otomatik kontrol sağlamaktır.
Üç fazlı pompa kontrolörü tarafından programın güncellenmesine olanak tanıyan büyük kapasiteli bir çip kullanılır.
Tipik çalışma koşullarında pompanın akımı, şirket içi tek tuşlu parametre ayarlama mekanizmamız tarafından hassas bir şekilde kaydedilir. Çeşitli koşullar altında akımı ölçerek kuru dönüşe, aşırı yüke ve pompanın durmasına karşı korumayı belirlemek mümkündür.
Piyasadaki diğer kontrolörlerin aksine PCS31, faz ters çevrilmesi koruması sunar. Bu koruma sayesinde, çalışan her pompa açık fazın ne zaman oluştuğunu bilecektir.
Dip anahtarı kaydırmanın geleneksel birincil kullanımları
1. Su, üst tanktan alçak tanka aktarılır.
2. Sondaj pompasının hidroforu.
3. Karterin boşaltılması.
Su transferi için kullanıldığında özel özellikler geçerlidir.
Seviye probu bağlandığında su doldurma sistemi otomatik olarak etkinleştirilir.
Şu senaryoyu düşünün: alt su kaynağının üst tankı boştur. Standart çalışma mantığına göre alt tank, sıvı seviyesi üçüncü sondaya ulaşana kadar su basamaz. Güç kapatılır ve tekrar açılırsa, kontrol cihazı üçüncü sondaya ulaşılıp ulaşılmadığını belirlemek yerine yalnızca ikinci sondada suyun mevcut olup olmadığını belirleyecektir. İlk döngüden sonra tipik çalışma mantığına geri dönecektir.
Ana Parametre ayarı:
|
Parametre |
Tanım |
Menzil |
Varsayılan değer |
|
001 |
Kuru çalışma koruması açma amplifikatörleri. |
0.0 A |
|
|
002 |
Aşırı yük koruması açma amplifikatörleri. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Durma koruması tetikleme amplifikatörleri. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Düşük voltaj koruması açma voltajı. |
175 V (Tek Fazlı) 300 V (Üç Fazlı) |
|
|
005 |
Aşırı voltaj koruması açma voltajı. |
253 V (Tek Fazlı) 439 V (Üç Fazlı) |
|
|
006 |
Kuru çalışma koruması açma tepki süresi. |
0 – 254 sn |
6 saniye |
|
007 |
Kuru çalışma koruması toparlanma süresi. |
0 – 254 dk. |
5 dakika |
|
008 |
Uygulamalarla çalışıyorsanız zamanlayıcı işlevi |
00 – 01 |
00 (hayır) [01 evet] |
|
009 |
Pompa çalışma süresi. |
0 – 254 dk. |
5 dakika (Yalnızca 008 Etkinleştirilmişse veya dip anahtarı 10 konumundaysa) |
|
010 |
Pompa durma süresi. |
0 – 254 dk. |
5 dakika (Yalnızca 008 Etkinleştirilmişse veya dip anahtarı 10 konumundaysa) |
|
011 |
Manuel durumda pompa durdurma zamanlayıcısı. |
0 – 254 dk. |
0 dakika (0=etkin değil) |
|
012 |
LCD ve düğme çalıştırma kilidi işlevi. |
00 - 01 |
00 (kilidi açık) [01 kilitli] |
|
|
|||
|
013 |
Açık faz ve faz ters koruması. [00 (açık faz ve faz tersine çevirme KAPALI)] [01 (açık faz KAPALI, faz ters çevirme AÇIK)] [02 (açık faz AÇIK, faz ters çevirme KAPALI)] [03 (açık faz ve faz tersine çevirme AÇIK)] |
00 - 03 |
03(parametre 013 yalnızca üç faz için kullanılabilir) Ayarladıktan sonra lütfen gücü kapatın, böylece kullanılabilir hale gelebilir. |
|
Aşağıdaki parametreler yalnızca aşağıdakiler için görülebilir:termal kontrol ile bağlantı kurulduğundaPT 100 TGenişletme modülü donatılmıştır. |
|||
|
014 |
Pompa başlangıç sıcaklığı. Pompa ayarlanan sıcaklığın altında başlayacaktır. |
0 – 100 derece |
35 derece |
|
015 |
Pompa durma sıcaklığı. Pompa ayarlanan sıcaklığın üzerinde duracaktır. |
0 – 100 derece |
45 derece |
Diğer özellikler
1. Parametre ayarı ve dip anahtarlarını kullanan seçeneklerin çeşitli kullanımları.
2. Açık faza, faz tersine çevrilmesine, aşırı yüke, düşük gerilime, pompaların durmasına, kuru çalışmaya ve aşırı gerilime karşı koruma.
3. Çeşitli IP 65 küçük gövde seçenekleri
4. Parametreleri kalibre etmek için ayrı bir düğme.
5. Pompanın çalışma durumu LCD'de gösterilir.
6. Pompanın kümülatif çalışma süresi doğrulaması
7. Son beş hatayı pompalayın ve kontrol edin.
8. Pompa, Manuel modda bir zamanlayıcı ayarlanarak otomatik olarak durdurulabilir.
9. Yazılım, tesise özgü gereksinimleri karşılayacak şekilde değiştirilebilir.
10. Çalışma voltajı aralığı: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. 280 ila 460 volt arasında ulaşılabilir voltaj.
