3 Fazlı Pompa Kontrol Paneli
Giriş Voltajı: Üç fazlı, AC380V-415V/50hz
Çıkış gücü: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) )
Başlangıç türü: DOL
Kontrollü pompa adedi: Tek pompa
- Hızlı Teslimat
- Kalite güvencesi
- 7/24 Müşteri Hizmetleri
ürün tanıtımı
Genel Bakış
PCS31 3 fazlı pompa kontrol panelidir. 0.75-15kw su pompasının kontrol ve korunması içindir.
1. Üç geleneksel su doldurma/yükseltici/kanalizasyon kaldırma uygulamasının istisnası, Saf döngü zamanlayıcı kontrolüne sahip olmamızdır.
2.PT 100 sıcaklık sensörü ile Sıcaklık kontrolü ile (İsteğe bağlı)
3.Faz ters koruması
4.Manuel kontrol durumunda pompa durdurma zamanlayıcısı
5.Sinyal iletim aralığı 1000m, 150m değil
6.MCB için ayrılmış alan
7.Güç 15kw'a kadar olabilir
8.Amper kontrol doğruluğu farkı %2'dir
9. Önceki ayarlanabilir direnç yerine, daha karmaşık bir işlemsel amplifikatör entegre bloğu kullanılır, Gerilim gösterimi daha güvenilirdir
10.kutu kalitemiz IP 22 değil IP 65'tir.
|
Modeli |
PCS31(3 fazlı pompa kontrol paneli) |
|
Elektriksel Yapılandırma |
|
|
Giriş Voltajı |
Üç fazlı, AC380V-415V/50hz |
|
Çıkış gücü |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) |
|
Başlangıç türü |
DOL |
|
Kontrollü pompa miktarı |
Tek pompa |
|
Ana Koruma Fonksiyonu |
|
|
Amper cinsinden aşırı yük koruması |
Evet |
|
Pompa motoru durdu |
Evet |
|
Sensörsüz kuru çalışma |
Evet |
|
Düşük/Aşırı gerilim |
Evet |
|
Açık aşama |
Evet |
|
Faz tersine çevrilmesi |
Evet |
|
Diğer Fonksiyon |
|
|
Pompanın son beş arıza kaydı gösteriliyor |
Evet |
|
Pompanın toplam çalışma süresi gösteriliyor |
Evet |
|
Başvuru |
|
|
Şamandıralı şalter/sıvı sensörü ile su transferi |
Evet |
|
Basınç anahtarıyla basınç yükseltme |
Evet |
|
Şamandıra anahtarı/sıvı sensörü ile kanalizasyon |
Evet |
|
Saf döngü zamanlayıcı kontrolü |
Evet |
|
PT 100 sıcaklık sensörü ile sıcaklık kontrolü (Opsiyonel) |
Evet |
|
Kontrol modu |
|
|
Manuel mod |
Evet |
|
Otomatik mod |
Evet |
|
Diğer özellik |
|
|
Faz ters koruması |
Evet |
|
Manuel kontrol durumunda pompa durdurma zamanlayıcısı |
Evet |
|
Düğme kilidine basın |
Evet |
|
Denetleyici koruma sınıfı |
IP65 |
|
Amper kontrol doğruluğu |
Yüksek |
|
Sinyal iletim aralığı |
1000M |
|
MCB için ayrılmış alan |
Evet |
|
Güç 15kw'a kadar olabilir |
Evet |
|
Amper kontrol doğruluğu farkı |
2% |
|
Önceki ayarlanabilir direnç yerine, daha karmaşık bir operasyonel amplifikatör entegre bloğu kullanıldı, Gerilim gösterimi daha güvenilir |
Evet |
1. Alt tanktan üst tanka su doldurulması başlıca kullanım alanlarından biridir.
2. Sondaj için bir pompa.
3. Kanalizasyonun Hazneden çıkarılması.
4. Bir zamanlayıcı ayarlamak için başlangıç ve bitiş zamanlarını kullanma.
Ek:
PT 100 ile sıcaklık regülasyonu
İki kategori vardır:
İlk olarak, sıcak su sirkülasyon sistemi, boru ağı sıcaklığı önceden belirlenen durma sıcaklığına ulaştığında su pompasını kesecek ve sıcaklık önceden belirlenen başlangıç sıcaklığının altına düştüğünde yeniden başlatacaktır;
İkincisi, sıcaklık önceden belirlenen seviyenin altına düştüğünde ve bu seviyenin üzerine çıktığında, su pompası motoruna yerleştirilmiş PT100 otomatik olarak yeniden başlayacaktır. Bu bir önlem olarak yapılır.
Ek özellikler ve işlevler şunları içerir:

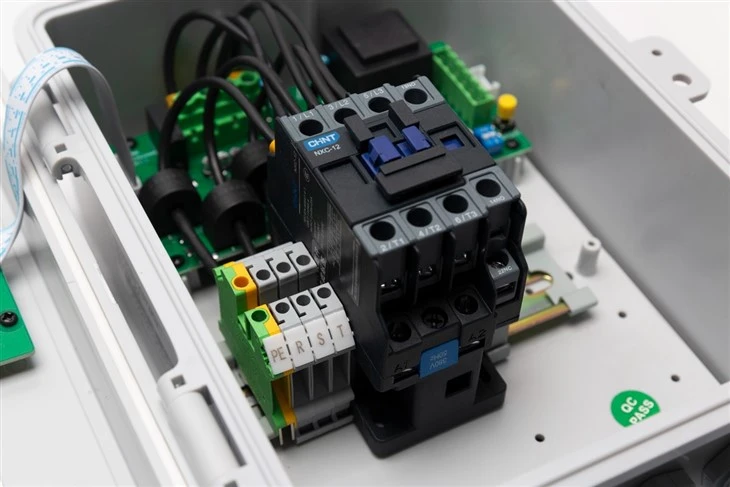

1. Sürücü olarak CHNT AC kontaktörünün kullanılması;

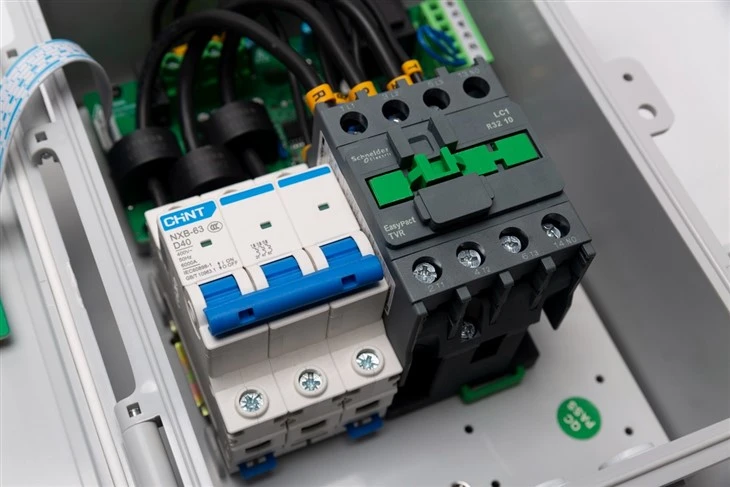

2. MCB'ler için yer açmak; orijinal tasarım, giriş gücü için 5M terminal gerektiriyordu.

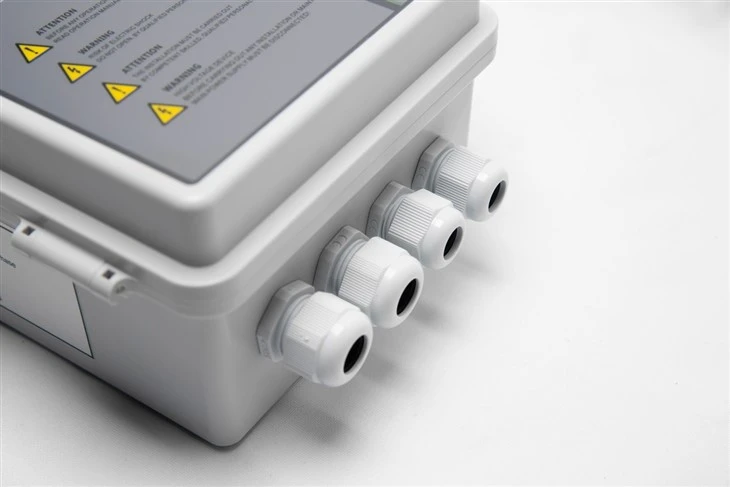

3. IP 65 kutusu
4. Seviye terminalinin kancasını çıkarabilirsiniz.
Sinyalin iletim aralığı: 1000 metre
