Bir pompa denetleyicisi için bir akış sensörü nasıl kurulur?

Selam! Bir pompa denetleyicisi tedarikçisi olarak, genellikle bir pompa denetleyicisi için bir akış sensörünün nasıl kurulacağı sorulur. Pompa sisteminizin performansını ve verimliliğini büyük ölçüde etkileyebilecek çok önemli bir adımdır. Öyleyse, hemen içeri girelim ve adım adım işlemden geçelim.

Pompa denetleyiciniz için neden bir akış sensörüne ihtiyacınız var

Kurulumla başlamadan önce, ilk etapta neden bir akış sensörüne ihtiyacınız olduğunu hızlıca konuşalım. Bir akış sensörü, bir borudan sıvı akış hızını ölçer. Bir pompa kontrolörü ile eşleştirildiğinde, pompanın daha hassas kontrolünü sağlar. Örneğin, pompayı belirli bir akış hızına göre açacak veya kapatacak şekilde ayarlayabilirsiniz, bu da aşırı pompalamayı veya pompalamayı önlemeye yardımcı olur. Bu sadece enerji tasarrufu sağlamakla kalmaz, aynı zamanda pompanızın ömrünü de uzatır.

İhtiyacınız olan araçlar ve malzemeler

İlk olarak, gerekli tüm araç ve malzemeleri toplayın. İşte tipik olarak neye ihtiyaç duyacağınız bir liste:

• Pompa denetleyicinizle uyumlu bir akış sensörü. Birlikte iyi çalıştıklarından emin olmak için hem sensörün hem de denetleyicinin özelliklerini kontrol ettiğinizden emin olun.
• Sensörü boru hattına takmak için uygun boyutlarda anahtarlar.
• Bağlantı noktalarındaki sızıntıları önlemek için sızdırmazlık madeni bant.
• Akış sensörünü pompa kontrolörüne bağlamak için elektrik kabloları.
• Elektrik bağlantılarını test etmek ve her şeyin olması gerektiği gibi çalıştığından emin olmak için bir multimetre.

1. Adım: Doğru konumu seçin

Akış sensörünün boru hattındaki yeri çok önemlidir. Borunun düz bir bölümüne, dirseklerden, vanalardan veya bağlantı parçalarından uzağa yerleştirmek istersiniz. Bunun nedeni, bu bileşenlerin sıvı akışında türbülansa neden olabilmesidir, bu da sensörden yanlış okumalara yol açabilir.

İyi bir kural, yukarı akış akışında en az 10 boru çapına ve sensörün akış aşağısında 5 boru çapına sahip olmaktır. Bu, sıvı akışının sensöre ulaşmadan ve sensörü terk ettikten sonra stabilize olmasını sağlar.

Adım 2: Pompayı kapatın ve boru hattını izole

Önce güvenlik! Akış sensörünü takmaya başlamadan önce, pompayı kapatın ve boru hattının çalışacağınız bölümünü izole eden valfleri kapatın. Bu, kurulumu yaparken herhangi bir sıvının borudan akmasını önleyerek sızıntı ve potansiyel yaralanma riskini azaltacaktır.

Adım 3: Boru hattını hazırlayın

Boru hattı izole edildikten sonra, akış sensörünün montajı için hazırlamanız gerekir. Borunun sensörünün takılacağı bir bölümünü çıkarmak için bir anahtar kullanın. Borunun uçlarının temiz ve herhangi bir enkaz veya çapak içermediğinden emin olun. Gerekirse kenarları yumuşatmak için bir dosya veya zımpara kağıdı kullanabilirsiniz.

Borunun dişlerini sızdırmazlık bandı ile sarın. Bu, akış sensörünü takarken, sızıntıları önleyerek sıkı bir conta oluşturacaktır.

4. Adım: Akış sensörünü takın

Şimdi akış sensörünü takma zamanı. Sensörü dikkatlice boru hattına yerleştirin ve boru uçlarıyla hizalayın. Sensörün her iki tarafındaki bağlantı parçalarını sıkmak için anahtarlar kullanın. Sensöre veya boruya zarar verebileceğinden, aşırı değil - sıkın.

Sıkışırken, sensörün düzgün bir şekilde hizalandığını ve sensör ile boru arasında boşluk olmadığını kontrol edin. Herhangi bir boşluk fark ederseniz, sensörün konumunu ayarlamanız veya daha fazla sızdırmazlık macunu eklemeniz gerekebilir.

Adım 5: Elektrik kablolarını bağlayın

Akış sensörü boru hattına fiziksel olarak takıldıktan sonra, elektrik kablolarını bağlama zamanı. Akış sensörünüz ve pompa denetleyicinizle birlikte verilen bağlantı şemasına bakın. Genellikle, güç kaynağı, sinyal çıkışı ve toprak için belirli terminaller olacaktır.

Kabloların uçlarını soyun ve uygun terminallere bağlayın. Bağlantıların güvenli olduğundan ve gevşek kablo olmadığından emin olun. Bağlantıların sürekliliğini test etmek ve kısa devre olmadığından emin olmak için bir multimetre kullanabilirsiniz.

Adım 6: Kurulumu test edin

Tüm bağlantılar yapıldıktan sonra, kurulumu test etme zamanı. İlk olarak, sıvının boru hattından akmasına izin vermek için vanaları yavaşça açın. Akış sensörünün ve bağlantılarının etrafındaki sızıntıları kontrol edin. Herhangi bir sızıntı fark ederseniz, bağlantı parçalarını sıkın veya gerektiği gibi daha fazla sızdırmazlık maddesi ekleyin.

Ardından, pompa denetleyicisi üzerindeki güç ve denetleyicinin ekranındaki okumaları kontrol edin. Okumalar boru hattındaki gerçek akış hızına karşılık gelmelidir. Okumalar kapalı görünüyorsa veya hiç okuma yoksa, elektrik bağlantılarınızı ve sensörün kurulumunu iki kez kontrol edin.

Adım 7: Kalibrasyon (Gerekirse)

Bazı akış sensörleri doğru okumaları sağlamak için kalibrasyon gerektirebilir. Kalibrasyon işlemi için üreticinin talimatlarına bakın. Genellikle, bilinen bir akış hızına göre sensör veya pompa denetleyicisi üzerindeki belirli ayarların ayarlanmasını içerir.

Kalibrasyon, özellikle akış hızına göre pompanın kesin kontrolüne ihtiyacınız varsa önemli bir adımdır. Okumaları doğru yapmak için birkaç girişim alabilir, ancak uzun vadede çabaya değer.

Pompa kontrolör türleri

Bir pompa denetleyicisi tedarikçisi olarak, farklı ihtiyaçlara uygun çeşitli pompa kontrolörleri sunuyoruz. Örneğin,Dubleks akıllı pompa kontrol kutusuiki pompanın çalışmasını gerektiren sistemler için harika. Akıllı kontrol sağlar ve talebe göre pompalar arasında otomatik olarak geçiş yapabilir.

Sadece tek bir pompayı kontrol etmeniz gerekiyorsa,Tek pompa kontrolü ve koruma kutusuharika bir seçenektir. Sadece pompayı kontrol etmekle kalmaz, aynı zamanda aşırı akım, aşırı voltaj ve diğer potansiyel sorunlara karşı koruma sağlar.

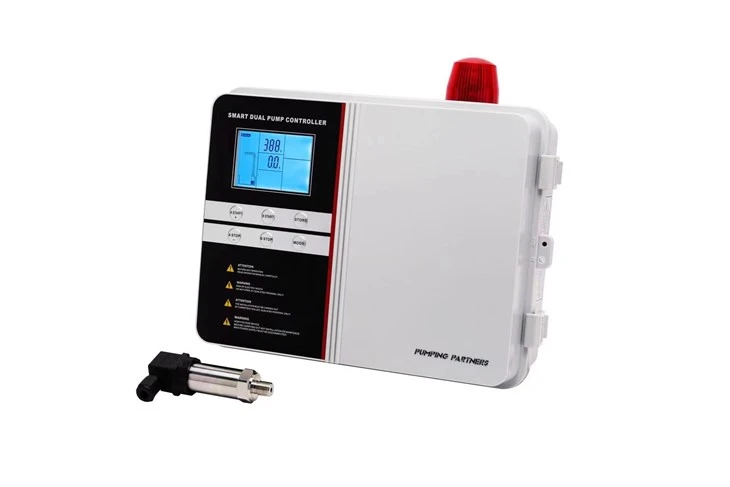

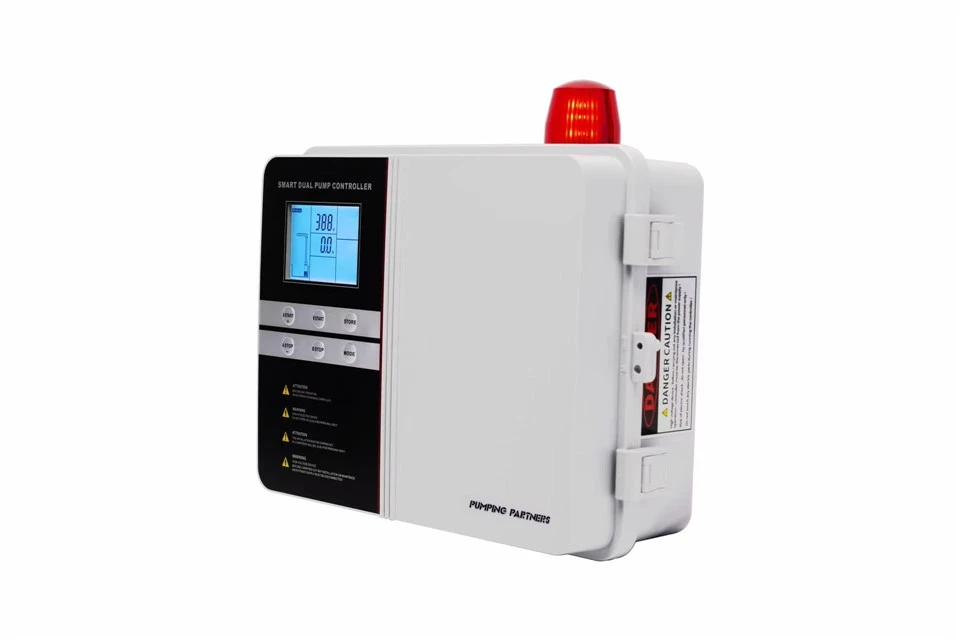

Daha karmaşık sistemler için,Dubleks pompa kontrol sistemi. Bu sistem gelişmiş özellikler sunar ve belirli gereksinimleri karşılamak için özelleştirilebilir.

Çözüm

Bir pompa denetleyicisi için bir akış sensörü takmak göz korkutucu bir görev gibi görünebilir, ancak bu adımları dikkatle takip ederseniz, bunu başarılı bir şekilde yapabilirsiniz. Unutmayın, anahtar doğru yeri seçmek, uygun kurulum ve elektrik bağlantılarını sağlamak ve sistemi iyice test etmektir.

Herhangi bir sorunuz varsa veya pompa denetleyiciniz veya akış sensörü kurulumunuzla daha fazla yardıma ihtiyacınız varsa, ulaşmaktan çekinmeyin. Pompa sisteminizden en iyi şekilde yararlanmanıza yardımcı olmak için buradayız. İster yeni bir pompa denetleyicisi arıyor olun, ister kurulum konusunda tavsiyeye ihtiyacınız var, sadece bir mesaj uzaktayız. Bir tedarik tartışması başlatmak ve ihtiyaçlarınız için en iyi çözümü bulmak için bizimle iletişime geçin.
